概要

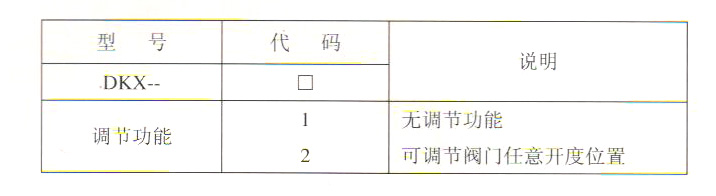

DKX-1 型電動閥門控制箱用于遠距離控制或就地操作電動機容量為10kW一下的電動閥門的打開或關閉。
DKX-2 型電動閥門控制箱除具有DKX-1型的功能外，并可調節閥門任意開度外置。
主要技術性能
海拔高度：≤1000m
環境溫度：-60℃~+50℃
相對濕度：環境溫度20℃士5℃時,不大于85%
環境介質：沒有腐蝕性氣體及爆炸危險的場所
安裝場所：沒有劇烈震動及明顯傾斜的場所
控制負載******功率：10kW
結構
控制箱采用薄鋼板彎制而成,分有箱體和箱蓋兩部分。箱體內布置有控制設備和接線端子板，箱蓋上裝有控制用帶燈按鈕和手動開關，在箱體和箱蓋契合處墊有橡皮密封條以防止水氣及灰塵進入箱內，控制箱為墻掛式安裝，箱體的下方有三只密封電纜接頭以供引入電纜之用。

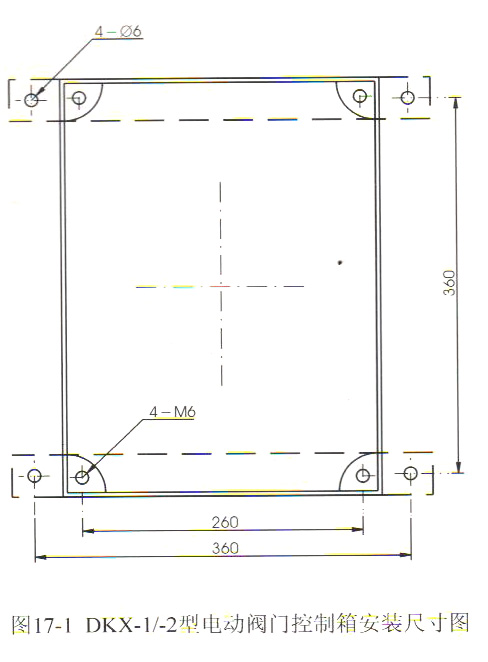

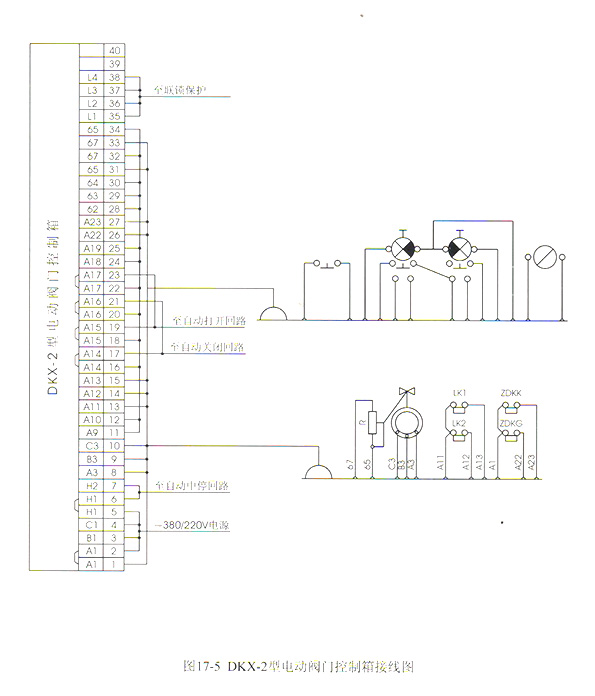

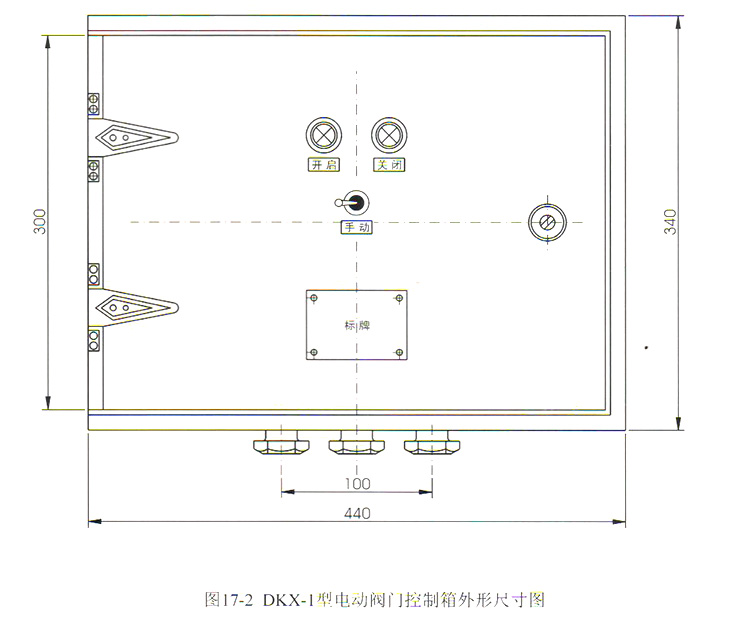

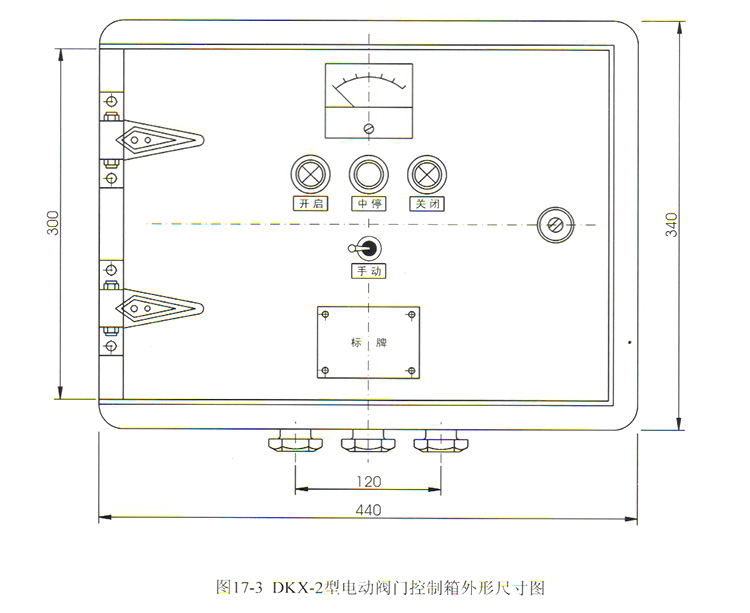

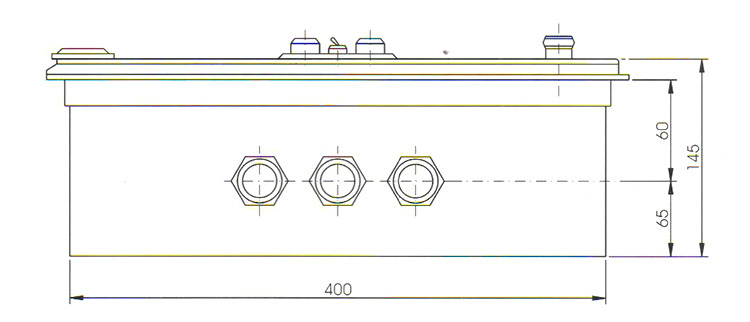

安裝與使用外形尺寸圖見圖17-2、圖17-3,安裝尺寸圖見圖17-1,接線圖見圖17-4、圖17-5。
DKX-1/2型電動閥門控制箱在出公司時己經調整,一般情況下用戶不需再行調整。但由于包裝與運輸過程中可能因震動或其它原因使繼電器插座震松，線頭脫落等問題發生,因此在使用前，檢查外觀是否有碰壞現象,打開箱蓋檢査內部元件是否震松和損壞，如無上述情況可按圖接線通電半小時，然后檢查各點電壓是否正常，在沒有什么異常情況發生，可合上箱蓋，看按鈕燈光是否符合。否則不能正式安裝。在控制箱及電動閥門安裝接線正確無誤后，在就地調整終端行程開關同時調整電動門處的滑線電阻，看電流表為滿量程，否則調控制箱內電位器使電流表為滿量程。
DKX12型電動閥門控制箱的安裝有兩種方式，一種為直接固定法，將控制箱對上預先做好的固定支架，固定螺釘從支架備孔處擰緊控制箱底角上的4只螺釘孔。另一種方式是將安裝板(隨控制箱配套)預先安裝在控制箱底角螺釘孔上，然后再將控制箱安放在需要固定的地方，將安裝板上的安裝孔對上固定支架上留孔處進行安裝固定。開啟箱蓋,用鏍批將箱鎖拉手內螺釘掀下旋動。
安裝尺寸見圖17-2。
訂貨須知：
1、 訂貨時必須注明型號、規格、數量和電動機的容量、
2、 如用于濕熱帶或其他用途及特殊規格需作為特殊訂貨。特殊訂貨須附接線圖及原理圖。
