概要
SX-1X系列顯示儀表是以Amel的AT89C或AT90S系列單片機為多功能系列儀表。配用有標準信號或非標準信號輸出的液位、溫度、壓力、流量變送器,在多種通用及軟件的支持下，能對這些參數進行測量、運算、顯示、報警。應用于生物化工、石油、治金、輕工、電力、食品、醫藥等部門。
SX-1X系列顯示儀表的主要特點:顯示方式多種多樣。有單、雙數字顯示、單、雙光柱顯示、三光柱顯示及單光柱數字、雙光柱+數字顯示等。
顯示內容靈活。如對液位測量時，既可以百分比顯示，也可直接顯示被測液位的高度或容星、重量等。在雙回路輸入型儀表中，能對兩路輸入?yún)?shù)進行運算，并對運算結糶進行顯ボ、控制。可用于需對位差、溫差及其它更為復雜的控制之中。
支持多機網絡通訊，有RS-232、RS-422、RS-485等多種通訊協議供用戶選擇可實現多臺儀表與一臺(或)多臺計算機或編程器通訊參數設定使用串行 EPROM存儲信息,斷電后數據保存(40年以上)，具有可修改、不丟失。直觀、方便的特點。在有光柱顯示的儀表中，設定參數以游標方式顯示。有多種標準模擬暈輸出可供選擇，其報警輸出有上下限第一根警、第二報警(越位報警)等。有交流220V、直流24V兩種供電方式，以及有無直流24V饋電輸出等型號以供用戶選擇。
有二種外形尺寸(160x80、80×160、96×96)以供用戶選擇。
有遷移功能。我廠生產的UQK-92系列、BP-800系列等以及其它的傳感器、變送器等均可與SX-1X系列顯示儀表配套使用。
1、單回路輸入型單回路輸入型按顯示方式分，有單光柱顯示(SX-11A)型、單數字顯示(SX-11B)型光柱+數字顯示(SX-11C)型等3種。
2、雙回路輸入型雙回路輸入型按顯示方式分，有下面3種
（一）雙路單顯(SX-ISA/ISB/ISC)
有單光柱、單數字及數字+光柱三種顯示方式
該類儀表能對輸入量A和輸入量B進行運算，并對運算結果(A&B)進行顯示、控制。通過儀表面板上的按鍵可選擇顯示的內容為A、或B或A&B。
（二）雙路雙顯
SX-12D/12E/I2F型
有雙光柱、雙數字及雙光柱+數字三種顯示方式能對兩路輸入量分別進行顯示、控制。
SX-1SD/ISE型有雙光柱、雙數字二種顯示方式。
為運算型，同雙路單顯，但能同時選擇顯示兩種信號
（三）雙路三顯(SX- ISF/ISG)
有雙光柱+數字、三光柱二種顯示方式。
為運算型，同雙路單顯，A、B、及A&B能同時顯示

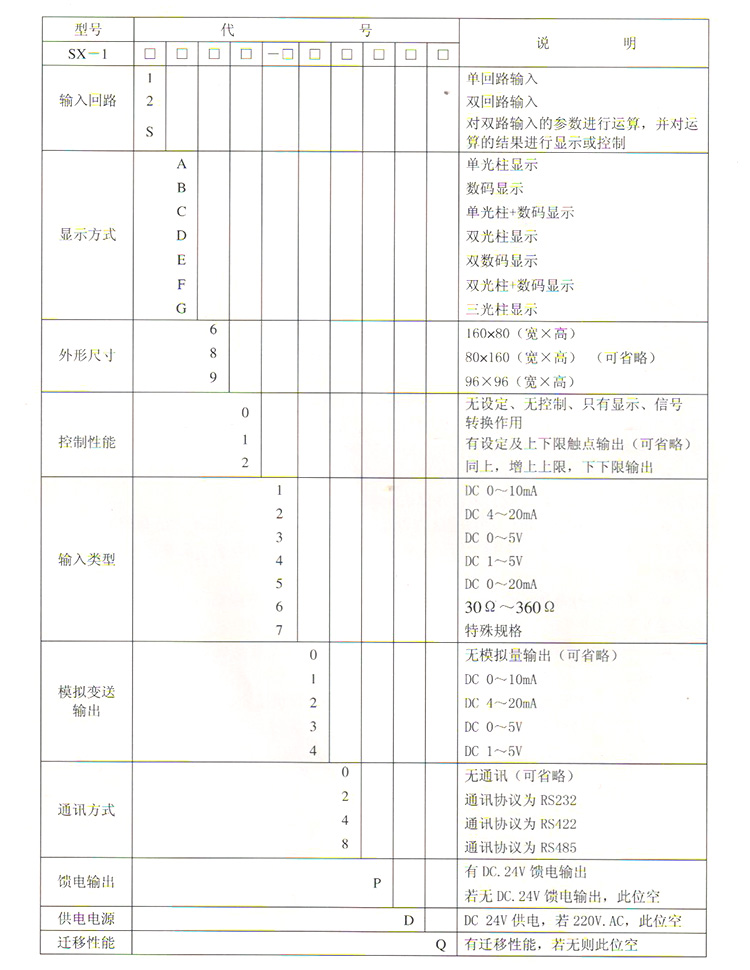

3、型號的選用參見表11-1
主要技術性能
1. 輸入回路及信號
見型號表
2. 測量精度
±0.2%FS
3. 顯示
顯示方式
見型號表“顯示方式”欄
光柱顯示
線數：101線
精度：±0.25線
數字顯示
位數：4位
精度：±0.25字
4.采樣速率
100次/秒
5.控制方式
設定上下限(包括上上限、下下限)由面板上的觸摸按健數字設定(數字型)或由面板上的光柱游標設定(光柱型)
報警輸出繼電器觸點輸出,LED指示
觸點容量220VAC5A30VDC5A
觸點形式常開
6.模擬變送輸出
DC 0-10MA負載電阻0~5009
DC4~20mA負載電阻0~30092
DC 0-5V負載電阻250KΩ
DC I<-5V負載電阻250K2
DC 0--20MA負載電阻0~3002
7.通訊輸出
通訊方式RS-232,RS422、RS485
波特率300~9600bp/s(內部參數設定)
8.饋電輸出
DC 24V 負載≤30mA
9.工作條件
環境溫度0~+40°℃
相對濕度<85%
工作電源：220VAC±15%
頻率50Hz±5%或DC.24V±2V
工作方式：連續工作
10.電源功耗
11.安裝方式盤裝
12.重量約0.65k
13.外形尺寸(寬×高×深)
8型:80×160×110mm(寬×高×深)
6型:160×80×110mm(寬×高×深)
9型:96×96×120mm(寬×高×深)
14.開孔尺寸(寬×高×深)8型:75+1×150+1mm2(寬×高)
訂貨須知
1.必須寫明型號、規格及數量。
2.若數字顯示型儀表,需注明顯示內容,若無要求,按百分比(%)發貨。
3.若需對雙輸入信號的運算結果進行顯示或控制的,需提供運算公式:若無公式,則應提供經驗數據。
4.有信號遷移要求的,應提供相應遷移數據。
5.本廠接受用戶特殊規格訂貨
附圖表

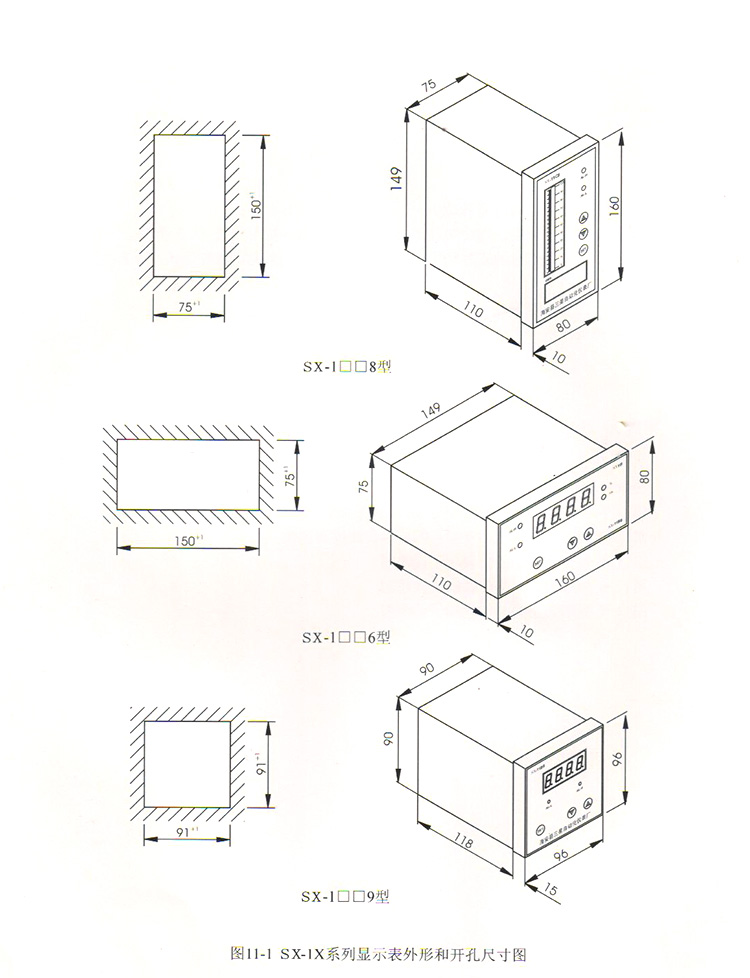

圖11-1顯示表外形和開孔尺寸圖圖11-2外形為80×160(8型)的顯示表面板布置圖(豎式)
圖11-3外形為160×80(6型)的顯示表面板布置圖(橫式)

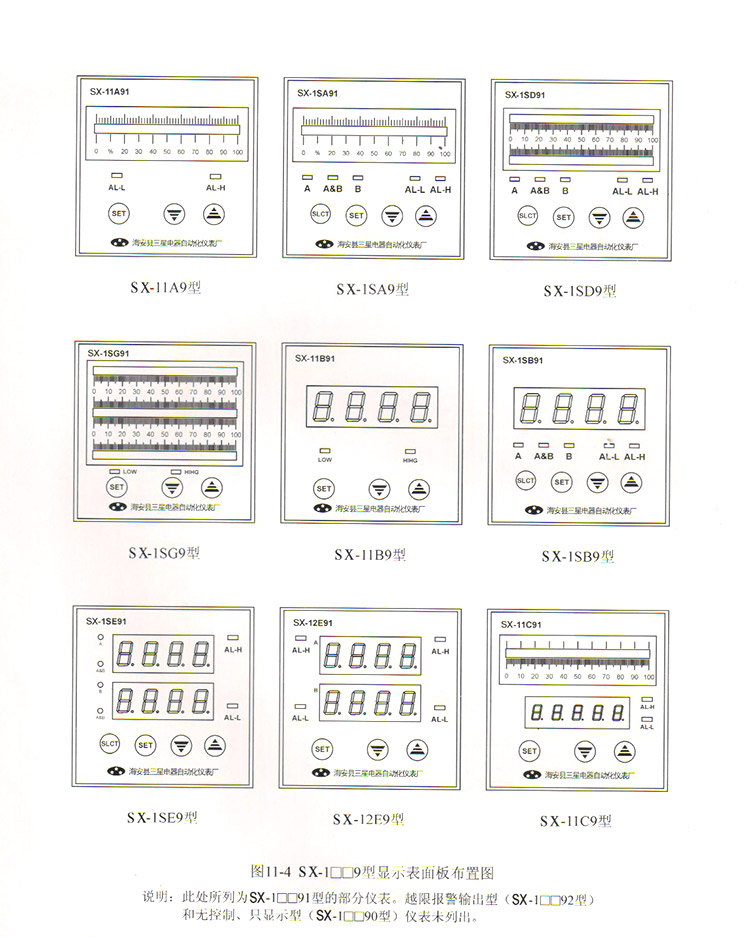

圖11-4外形為96×96(9型)的顯示表面板布置圖

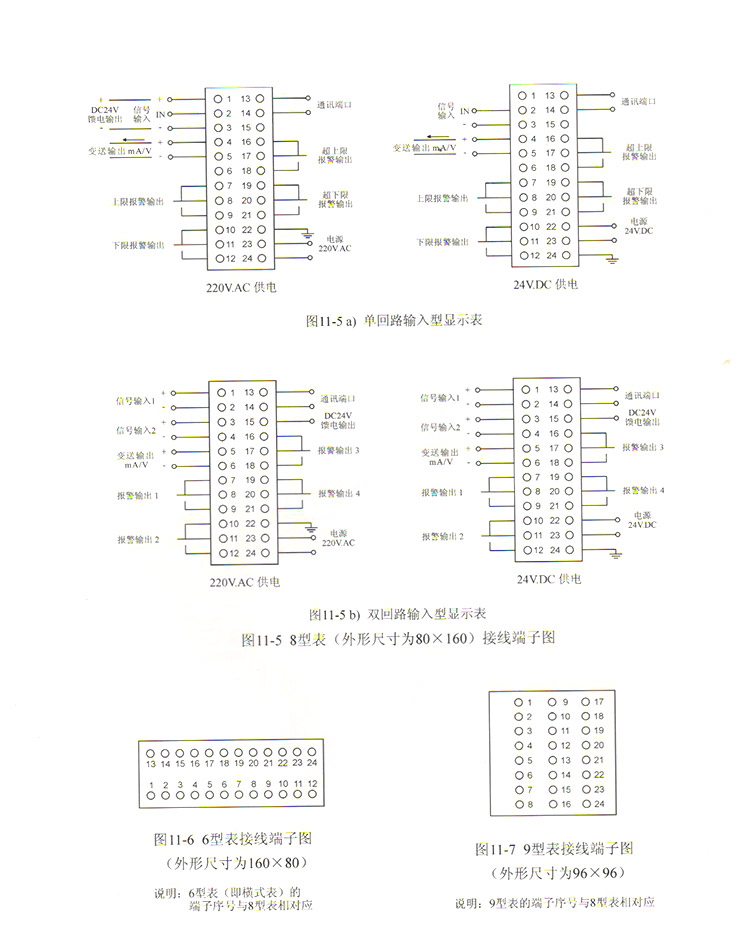

圖11-5外形為8型的儀表端子接線圖
圖11-6外形為6型的儀表端子接線圖
圖11-7外形為9型的儀表端子接線圖
