概述UDZ-015、-02S、03S型雙色電接點液位計采用紅綠兩組發光管在顯示中模擬水(綠)與汽(紅)，指示水位在容器中的位置，其中015型為中低壓液位計、025型為高壓液位計、035型為超高壓液位計。
雙色電接點液位計的優點是能適應鍋爐變參數運行，在鍋爐啟停等變參數運行工況下，儀表均能在控制室內準確地顯示水位。由于它的水位容器截面積較大、水柱的溫降所引起的冷卻誤差遠比云母(玻璃)水位計小。電接點液位計的水容器離汽鼓很近、電接點至二儀表又全是電信號傳送,故本儀表不僅時延小，而且無機械傳動所產生的變差和刻度誤差，不需要進行誤差計算和調整。不需要復雜的校驗裝置,使儀表檢修、校驗大為簡化，電接點液位計構造簡單、體積小，并省去了笨重的差壓計、傳壓導管和閥門，成少了金屬消耗量、減少了工人的檢修勞動強度。
雙色電接點液位計具有工作原理和結構簡單、造價低、顯示直觀、判斷和減少故障方便、維修量小等優點。
03型測量簡根據30萬kW以上電力機組工況超高壓力和臨界要求,對整體密封性能,結構強度等要求更高,因此本結構選擇合理的材質,改變了傳統的結構,增加了運行中的安全系數。同時新的結構給安裝和維修帶來很大方便。
本儀表主要用于監視鍋爐汽包水位、高壓加熱器、低壓加熱器、除氧器、蒸發器、凝氣器。直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其它導電液體的液位測量，但不適用于易燃易爆介質。
電接點的測量采用交流供電方式,增加了電接點的壽命，減少了用戶頻繁更換電接點的煩惱。
本儀表顯示器件采用Φ5高亮雙色發光二極管及0.56”高亮LED數碼管，具有壽命長、功耗小、光通量大、顯示明亮等特點。本廠所產儀表的電子元件經過嚴格的工藝篩選，在正常使用條件下一年內如有質量問題，包退、包修、包換。UDZ型雙色電接點液位計由一次測量筒和二次儀表組成。

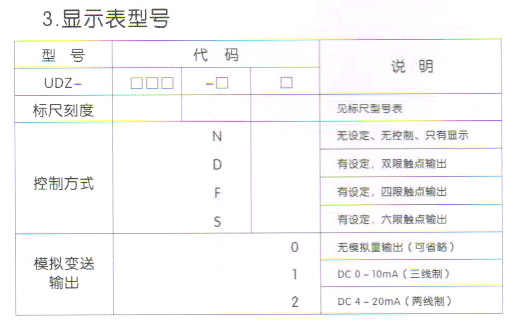

型號
主要技術性能
測量筒

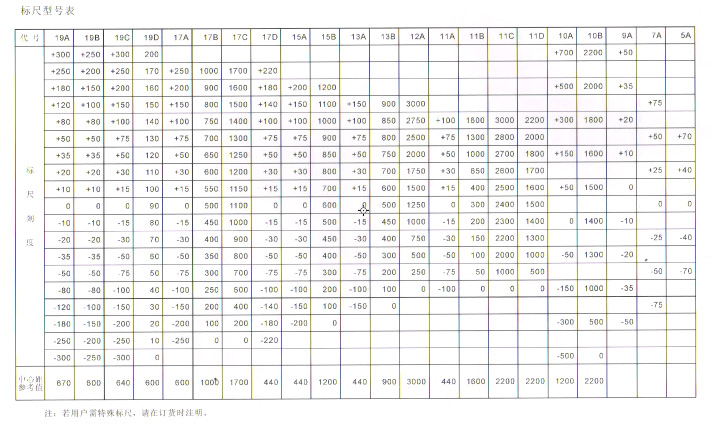

1、測試接點數5~19個電接點，詳見標尺型號表，特殊型號另訂
2、介質溫度≤600℃，詳見測量筒型號表
3、工作壓力≤22MPa，詳見測量筒型號表
4、工作電源交流、由二儀表(顯示表)提供
5、水阻要求≤150K2，特殊要求另訂
6、電極超純陶瓷電極超純陶瓷電極
工作溫度≤372C
耐壓≤21.56Mpa
絕緣性能>500MQ
顯示表
1、輸入點數5~19個電接點，詳見標尺型號表，特殊型號另訂
2、顯示
四位數碼與雙色發光二極管同時顯示數字顯示
1)顯示液位當前標尺內容，如顯示“+300”、-100”或“1200”等
2)顯示參數值及其它信息
雙色發光二極管顯示
以汽紅水綠方式配合標尺刻度顯示當前液位值
3、采樣速率100次/秒
4、控制方式
設定：最多四限設定，由面板上的輕觸按健數字設定。超過四限另訂每路報警輸出可由用戶任意定義為上限或下限報警
報警輸出：器觸點輸出,LED指示
觸點容量:220V/3ADC30V/3A
觸點形式:常開常閉
5、電流變送輸出
DC0~10mA負載電阻0~500Q(三線制)
DC4~20mA負載電阻0~3009(二線制)
6、工作條件
環境溫度0~+40℃
相對濕度＜85%
工作電源：220VAC±15%，頻率50Hz±5%
工作方式:連續工作
7、電源功耗<5W
8、安裝方式
盤裝
9、重量
約0.65kg
10、外形尺寸
8型：80×160×110mm3(寬x高x深)
6型：160×80×110mm3(寬x高x深)
9型：96×96×120mm3(寬x高x深)
11、開孔尺寸
8型：75+1×150+1mm2(寬x高)
6型：150+1×75+1mm2(寬x高)
9型：91+1×91+1mm2(寬x高)
附圖表：

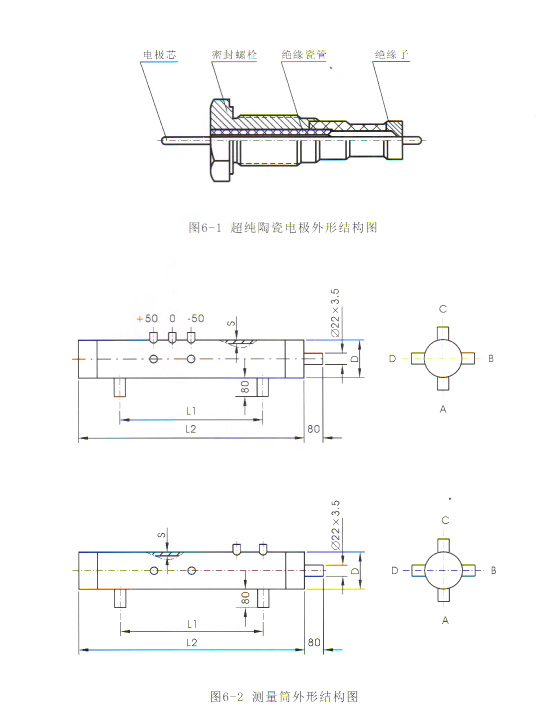

圖6-1超純陶瓷電極外形結構圖
圖6-2測量筒外形結構圖

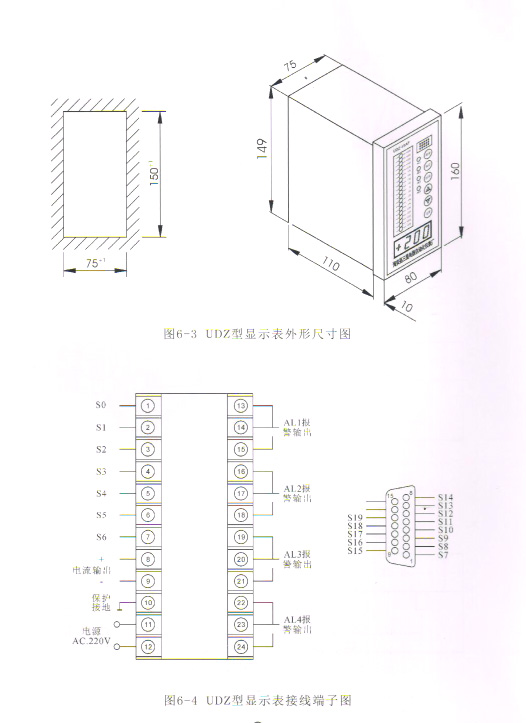

圖6-3顯示表外形和開孔尺寸圖
圖6-4顯示表接線端子圖

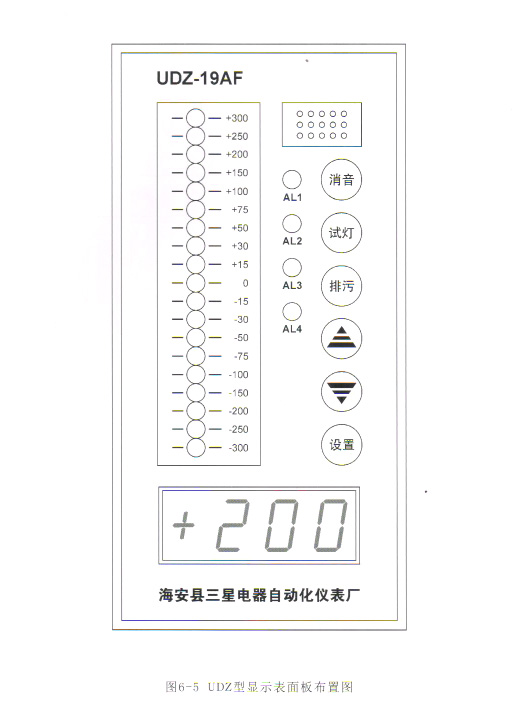

圖6-5顯示表面板布置圖

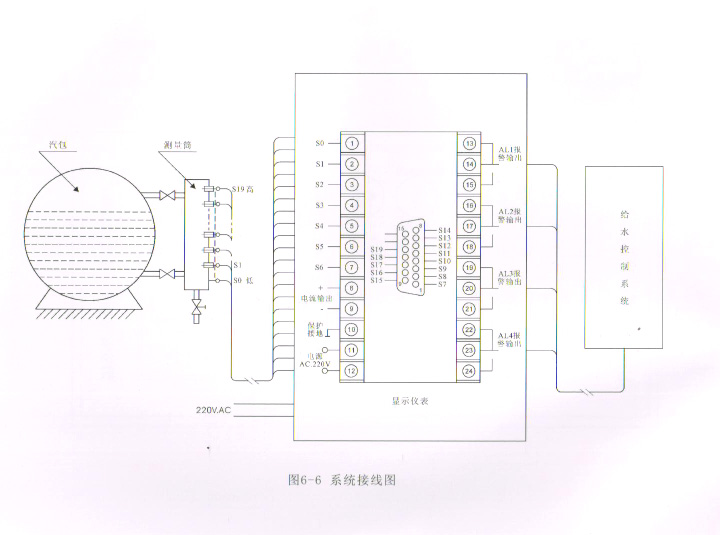

圖6-6系統接線圖
