概述
CK系列液位控制開關作為UHZ-510C系列側裝式磁性液位計的輔助裝置，固定在液位計主導管外側，使其處于和液位計同一磁耦系統中，當液位越過上限(下限)控制點時，磁性浮子經磁場的作用吸合干簣管，或使霍爾傳感輸出信號。

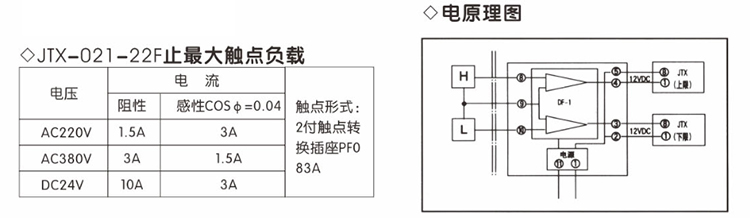

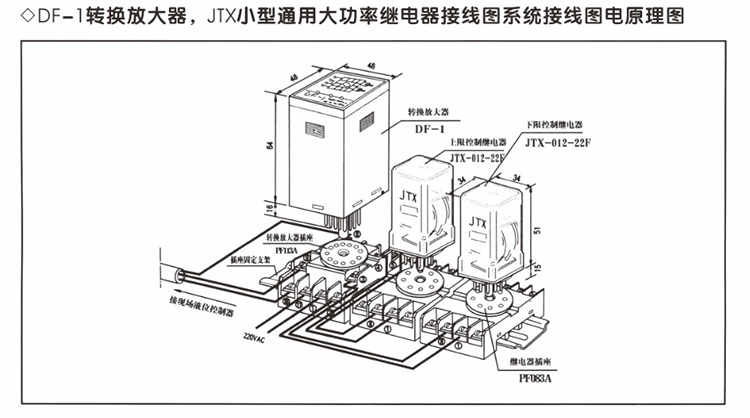

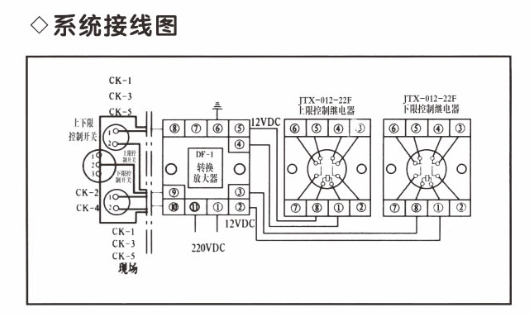

CK系統液位控制開關無論是干簧管型還是霍爾傳感器型，經過現場開關的電流均很小，一般情況無控制信號時<4mA，當輸出控制信號時<10MA?？刂菩盘柨赏ㄟ^DF-1轉換放大器，驅動J型小型通用大功率繼電器觸點動作，從而實現液位的電氣控制和連鎖。
結構原理
CK系列液位控制開關有二種型式，一種是雙點定位式液位壓控制開關，CK-2、CK-4，根據用戶要求控制點高度及開(關)信號在產品出廠時間已經確定，并隨液位計固定在主導管外側，另一種是可調式液位控制開關CK-1、CK-3、CK-5，用戶在使用過程中，可隨意自行調整上下移動控制開關高度，致使達到所設定的控制點為止。(注意的是臺可調式液位控制開關只有一個控制點)CK-5、CK-1、CK-2，不同之處在于前者就后者在調整控制位置時隨意方便些。

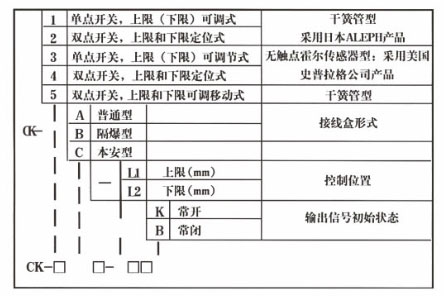

型號規格
選型舉例
采用干簧管型定位式雙點上、下限控制開關，上限1500MM處常開，下限500MM處常閉，接線盒為隔爆型結構。
選型標志：CK-28-1500K-500B
采用無觸點霍爾傳感器型，單點開關上限可調式，普通型接線盒，控制位置1000MM初始狀態為常閉
選型標記：CK-3A-1000B
結構原理
環境溫度：-40~80℃
工作溫度：150℃
開關壽命：10次
開關泄后：18mm
轉換器電源：220V+15%
現場電壓：12VDC，電流<10mADC防護等級：IP65
防爆標志
本安型： ib ll ct.4
隔爆型：dBT4
電纜接口
防爆型：M20*1.5內螺紋
普通防水型：M5*1.5內螺紋
